20130414

Baja Bug Project 2

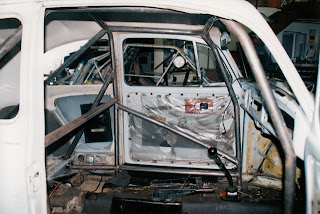

Roll Cage

Material, OD
1 1/2" Chromium Molybdenum Steel






あらゆる角度からの衝撃、転倒時を想定して組んでいく。




バグのバッテリーは助手席側後部シートの下にある。
古い作りのせいなのか、バッテリーの下の鉄板が錆びて大抵の場合は穴が開く。
フロアパンの錆びた部分をカットして、新しいパンを溶接。
溶接後、ある程度の間隔でリベットで固定、その後にシールする。







バッテリーのキルスイッチ


仕上げはアンダーコートペイント。
リアシートがあった部分にはLチャンネルで枠が組まれ、溶接。
ここにはフュエルセルと呼ばれる、レース用のガソリンタンクが設置される。





ダッシュも大きくカット。
新しいアルミのパネルを溶接。
ここにオフロード走行に必要な計器類が収まる。

Speedo
Tach
Oil Pressure
Oil Temp.
Cylinder Head Temp.
Fuel
Volt
Ampere

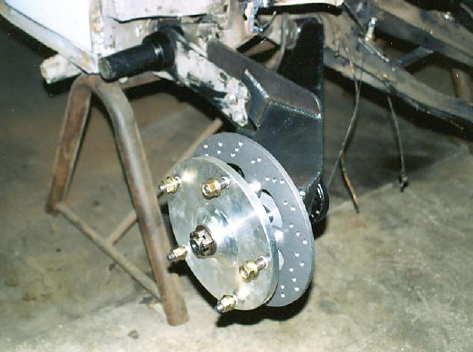

Disc Brake

CNC Brake Disc
Wilwood 4 Pistons Calipers


リアタイアは 31x10.5x10と大きく、リアエンジン搭載の為に径のディスクと
4ポッドキャリパーを装着。

次はフロントエンド製作。
